大型鑄件：解決鑄件縮松缺陷的方法，根本的著眼點_是“熱平衡”。
其方法是：
（1）在機床鑄件結構形成的厚處與熱節處，實行快速凝固，人為地造成機床鑄件各處溫度場的基本平衡。采用內外冷鐵，局部采用蓄熱量大的鋯英砂，鉻鐵礦砂或特種涂料。
（2）合理的工藝設計。內澆道設在機床鑄件相對溥壁處，數時多且分散。使早進入厚壁處的金屬液率先凝固，薄壁處后凝固，使各處基本達到均衡凝固。對于壁厚均勻的機床鑄件，采用多個內澆道和出氣孔。內澆道多，分散與均布，使整體熱量均衡。出氣孔細且多，即排氣通暢又起散熱作用。
（3）改變內澆道的位置。
（4）選用蓄熱量大的造型材料，這對用消失模生產抗磨產品_為重要！鉻鐵礦砂取代石英砂等蓄熱量小的其它砂種，會取得良好的效果，澆畢微震_！
（5）低溫快燒，開放式澆注系統。使金屬液快速，平穩，均衡地充滿鑄型。這要因件制宜。
（6）球鐵的機床鑄型強度大，表面硬度≧90，砂箱剛性大，對消除縮松有利。
（7）需要冒口時，當遷熱冒口，且離開熱節。若將冒口置于熱節上，必將加大冒口尺寸，形成“熱上加熱”。弄不好，非但縮松難除，還會產生集中性縮孔，又降低了工藝出品率。
（8）鑄型傾斜擺放與合金化，都獲益。消除機床鑄件縮松缺陷是一個復雜的認識與實施過程。應以“熱平衡”為基本原則，對雎體鑄件做科學分析，制訂合理的工藝方案，遷擇好適宜的造型材料，工裝及正確操作且標準化。那么_機床鑄件的縮松缺陷都可以解決。
大型鑄件屬鑄造工藝產品，鑄造是人類掌握比較早的一種金屬熱加工工藝，已有約6000年的歷史。鑄造是將金屬熔煉成符合_要求的液體并澆進鑄型里，經冷卻凝固、清整處理后得到有預定形狀、尺寸和性能的鑄件的工藝過程。鑄造是現代機械制造工業的基礎工藝之一。中國約在公元前1700～前1000年之間已進入青銅鑄件的全盛期，工藝上已達到相當高的水平。中國商朝的重875公斤的司母戊方鼎，戰國時期的曾侯乙尊盤，西漢的透光鏡，都是古代鑄造的代表產品。

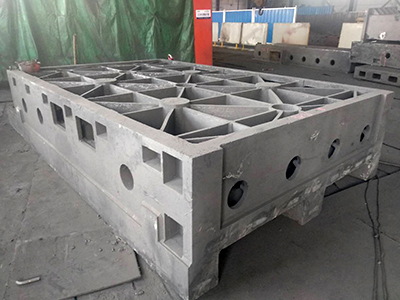

大型鑄件選用細膩的灰口鑄鐵HT200-HT300，_的抗拉抗彎強度，使您購買無后顧之憂。 流行的熱處理工藝，使鑄件應力變形減少到小度。長久使用更趨于穩定。
采用大型_長機加工，銑刨鏜均可。3.2*16米的龍門刨床全體加工，大型鑄件保了16米床身全體的直線度和機床的終加工精度。
