調速型液力偶合器主機及配套件主要技術參數

來源：天碩聯軸器（上海）有限公司發布時間：2017/2/20 10:23:38

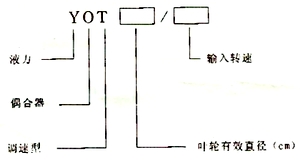

1、液力偶合器的型號注解：
<strong>調速型液力偶合器</strong>

　　 2、調速型液力偶合器技術參數（參看表1、表2、表3）

表1YOT系列調速液力偶合器主要技術參數：

型號	轉速（轉/分）	功率（千瓦）	調速范圍	滑差	調速時間（秒）	工作油牌號	裝油量約（升）	重量（公斤）
YOT45/30	2970	350-800	25%-97%	≤3%	＜30	22°透平油	250	1300
YOT50/30	2970	600-1600	同上	同上	同上	同上	300	1400
YOT56/15	1470	200-400	同上	同上	同上	同上	300	1500
	970	50-100
YOT63/15	1470	380-620	同上	同上	同上	同上	300	1800
	970	90-220
	730	50-80
YOT71/15	1470	500-1100	同上	同上	同上	同上	380	2300
YOT71/10	970	200-380	同上	同上	同上	同上	380	2300
	730	70-140
YOT80/15	1470	700-1600	同上	同上	同上	同上	380	2500
YOT80/10	970	260-580	同上	同上	同上	同上	380	2500
	730	130-250
YOT90/10	970	500-1100	同上	同上	同上	同上	430	3200
	730	200-450
YOT100/10	970	800-1800	同上	同上	同上	同上	430	3500
	730	350-760

表2YOT系列調速型液力偶合器外形尺寸參數表：

型號	轉速轉/ 分	功率（千瓦）	A	B	C	D	E	F	G	H	I	m1- ￠1	m2- ￠2	m3- ￠3	￠4	￠5
YOT45/30	2970	350-880	960	1120	1088	635	131	3-240	50	800	1060	8-22	10-58	10-30	245	330
YOT50/30	2970	600-1600	1000	1120	1184	700	93.5	3-225	50	800	1060	8-22	10-58	10-30	245	330
YOT56/15	1470	200-400	930	1200	1184	700	113.5	3-225	50	750	1140	8-22	10-58	10-30	245	330
	970	50-400
YOT63/15	1470	380-620	970	1200	1184	700	113.5	3-225	50	750	1140	10-22	10-58	10-30	245	330
	970	90-220
	730	50-80
YOT71/15	1470	500-1100	1200	1510	1394	750	152.4	4-220	50	900	1450	10-22	10-72	10-38	310	410
YOT71/10	970	200-380
	730	70-140
YOT80/15	1470	700-1600	1300	1510	1394	750	202.5	4-200	50	900	1450	10-22	10-88	10-46	380	500
YOT80/10	970	260-580
	730	130-250
YOT90/10	970	500-1100	1400	1770	1790	900	220	4-240	50	1068	1720	10-30	10-88	10-46	380	500
	730	200-450
YOT100/10	970	800-1800	1500	1770	1790	900	222.75	4-240	50	1068	1720	10-30	10-88	10-46	380	500
	730	350-760

YOT系列調速型液力偶合器外形參數標注示意圖（即表2的標注參數示意）

表3YOT系列調速型液力偶合器配用部件主要技術參數：

調速型液力偶合器型號	配用換熱器主要技術參數					配用濾油器參數			配用電動執行器技術參數
	型號	公稱換熱面積（m2）	外型尺寸			型號	通徑（m）	_流量（升/分）	型號均為	輸入信號電流（MA）
	型號	公稱換熱面積（m2）	長	寬	高	型號	通徑（m）	_流量（升/分）	型號均為	輸入信號電流（MA）
YOT45/30	BR0.2	15	662	410	1072	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20
YOT50/30	BR0.2	20	779	410	1072	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20
YOT56/15	BR0.1	6	541	315	705	XU-A160×30F	40	160	DKJ-2100Ⅲ	4-20
YOT63/15	BR0.1	8	685	315	705	XU-A160×30F	40	160	DKJ-2100Ⅲ	4-20
YOT71/15	BR0.2	20	779	410	1072	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20
YOT71/10	BR0.1	8	685	315	705	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20
YOT80/15	BR0.2	25	897	410	1072	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20
YOT80/10	BR0.1	10	779	315	705	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20
YOT90/10	BR0.2	12	591	410	1072	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20
YOT100/10	BR0.2	12	591	410	1072	XU-A250×30F	50	250	DKJ-2100Ⅲ	4-20

說明：
1、換熱器換熱面積應由用戶按使用工程選配，本公司也可代為選配價格另計。表中所列換熱器換熱面積數值是按偶合器平均功率選取，僅供用戶參考，不作為定貨依據。
2、表中未列出電動操作器技術參數，本產品選用DFD-0500型操作器。表中未列出電動操作器技術參數，本產品選用DFD-0500型操作器。
3、配用儀表技術參數中的電接點壓力表的型號均為：YTX-150A 和YTX-150A ；測量范圍均為：0 ～ 0.16MPa 和0 ～ 0.6MPa；電接點壓力式溫度計的型號均為：WTZ-603；測量范圍均為：0 ～ 100℃ 。
