3、型號及標記
3.1 型號意義 3.2 標記示例

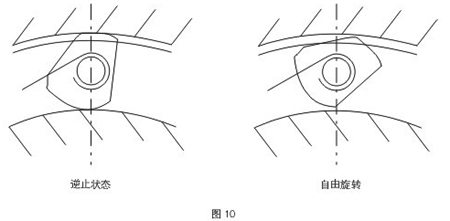

　　 NFS63-80表示：內圈順時針方向旋轉，逆止力矩6300N·m，安裝孔徑為80mm的NF型非接觸式逆止器。

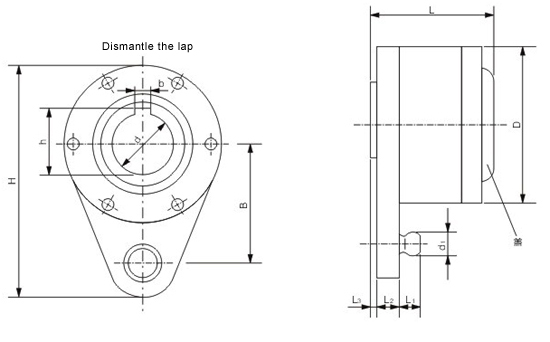

　　 NFGN100-90表示：內圈逆時針方向旋轉，額定逆止力矩10000N·m，安裝孔徑為90mm的帶防轉支座的非接觸式逆止器。 4、NF型逆止器的結構簡圖及主要技術參數

規　 格	額定逆 止力矩 Te N·m	非接觸 轉 速 r/min	_ 轉速 r/min	結　構　尺　寸										_重量 kg
				dmax	dmin	D	d1	H	B	L	L1	L2	L3
NF10	1000	450	1500	50	32	190	28	278	150	162	25	20	5	28
NF16	1600	450		60	45	208	32	305	160	167	25	22		31
NF25	2500	425		70	50	230	38	330	170	172	25	25		38
NF40	4000	425		80	60	245	42	358	185	183	28	30		49
NF63	6300	400		90	70	265	45	378	195	196	30	35		62
NF80	8000	400		100	80	285	48	410	210	200	35	35		73
NF100	10000	400		110	90	305	52	440	225	238	35	45		98
NF125	12500	375	1000	120	100	340	58	492	250	262	40	50	8	154
NF160	16000	375		130	110	370	62	532	260	273	40	58		175
NF200	20000	350		140	120	415	65	590	300	275	50	58		214
NF250	25000	350		150	130	450	70	646	335	285	50	63		256

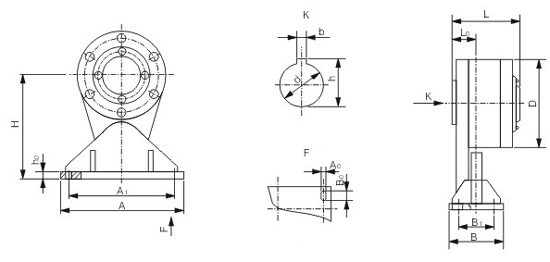

5、NFA逆止器結構簡圖及安裝尺寸

規格	dmin	dmax	Smin	Smax	D	L	L0	H	h2	A	A1	A0	B	B1	B0
NYA10 NYA16 NYA25 NYA40 NYA63 NYA80 NYA100 NYA125 NYA160 NYA200 NYA250	32 45 50 60 70 80 90 100 110 120 130	50 60 70 80 90 100 110 130 140 150 160	110 110 115 120 125 130 140 160 165 175 180	145 150 155 166 180 185 220 250 260 260 270	190 208 230 245 265 285 305 340 370 415 450	162 167 172 183 196 200 238 262 273 275 285	36 38 43 48 56 56 68 76 84 87 92	215 225 250 265 330 345 375 400 435 465 500	12 12 16 16 20 20 22 22 25 25 25	200 200 250 250 380 380 400 400 450 450 450	160 160 200 200 330 330 350 350 380 380 380	14 14 18 18 22 22 22 22 26 26 26	95 95 120 120 160 160 170 170 180 180 180	60 60 75 75 100 100 110 110 125 125 125	20 20 25 25 34 34 34 34 36 36 36

式中：
Mr--輸送機所需的計算逆止力矩（N·m）
i--逆止器安裝軸伸到減速器輸出軸的傳動比
n--安裝在輸送機驅動裝置上的逆止器數量
Kj--接合系數（每小時停機小于10次，Kj=0；每小時停機大于10次，Kj=0.1）
Ku--溫度系數，按環境溫度查表7

環境溫度（℃）	20	30	40	50	60	70
Ku	0	0.1	0.2	0.3	0.4	0.5

Ks--工作時間系數，按每天工作時間查表8

每天工作時間（小時）	<2	2~6	7~12	＜12
Ks	0	0.1	0.2	0.3

f--壽命系數，按逆止器逆止總次數查圖 Φ--不均載系數，根據輸送機布置形式確定單驅動 Φ=1；多驅動可按表6查取

驅動形式	單滾筒雙電機	雙滾筒雙電機	雙滾筒三電機	雙滾筒四電機
Φ	1.25	2	1.5	2
